简介
本文介绍一个模拟远程”设备控制“的简单示例，即搭载 AliOS Things 的设备，并结合 Link Develop (以下简称LD) 可快速实现远程(云端)控制设备端LED灯。
本示例源码: device_ctrl
device_ctrl
├── webapp # web应用
├── device_ctrl.c
└── device_ctrl.mk
功能介绍
本系统涉及到了3个部分：
设备端。 设备端运行AliOS Things，设备端上电启动后初始化与 LD 云端的 MQTT 连接，然后在串口 cli 中输入
netmgr connect ssid password命令后连接网络，然后云端可以控制设备端的LED亮/灭。LD平台。 设备端的传感器数据会上传到LD平台。
系统框图如下所示：
环境要求
设备端环境
任意具有接入互联网能力，且已完成移植 AliOS Things 移植的设备，如：ST开发板, NXP开发板, TI开发板, Developerkit开发板。
亦可请参考其他已支持的硬件进行适配。
云端环境
在 Link Develop 注册账号(与阿里云账号通用)。

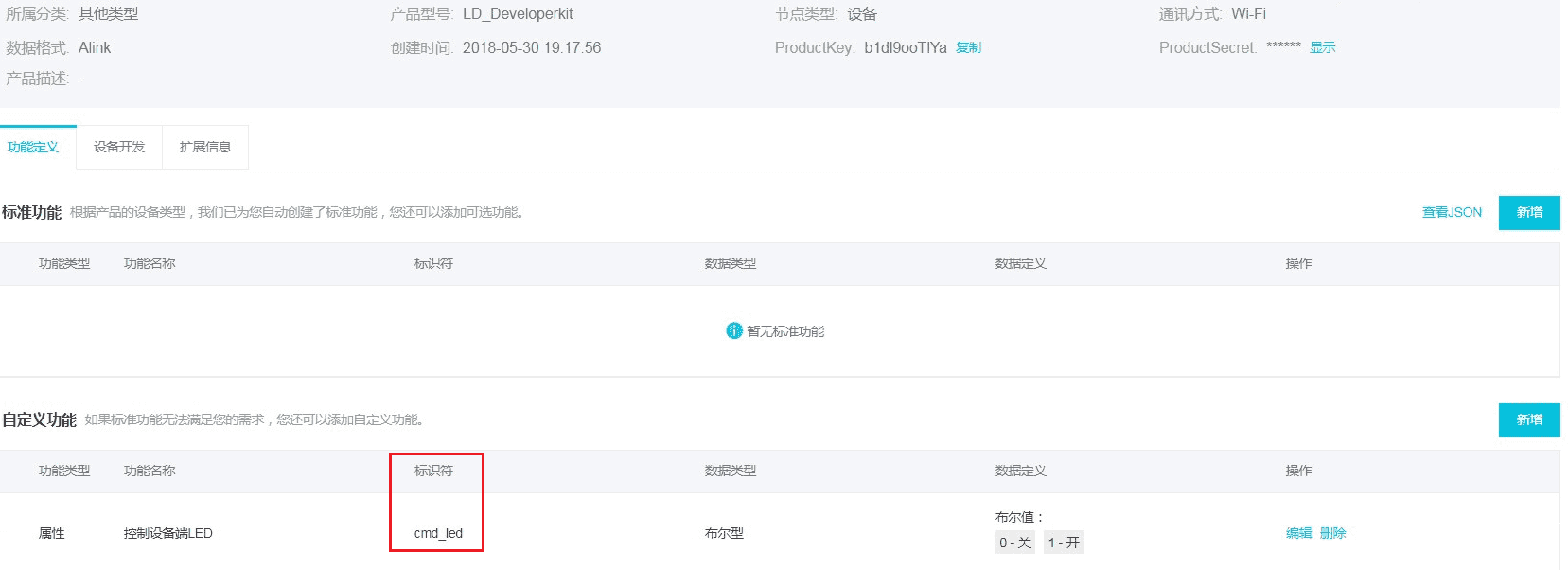

在 LD 产品创建好以后，在设备模型的自定义功能处，新增一个属性, 用于下行消息, 设为布尔类型。如图：
同时，这些publish的内容需要按要求填写在设备端代码(example/linkdevelop/device_ctrl/device_ctrl.c)：
```
#define PROP_SET_FORMAT_CMDLED "\"cmd_led\":"
```
- 设备模型创建完成后，新增一个测试设备，记下如下所示的三元组信息。
该组信息会用于烧写到实际设备中，而这个测试设备，则会是实际设备在云端的一个影子。
- PRODUCT_KEY
- DEVICE_NAME
- DEVICE_SECRET
设备端编译构建
前置开发环境搭建请移步开发准备。
在 example/linkdevelop/device_ctrl/device_ctrl.c 中, 将以下几个字段更新为上述生成的对应信息，如：
#define PRODUCT_KEY "b1VxeCKSQeO"
#define DEVICE_NAME "simple"
#define DEVICE_SECRET "x9D0k0DjwtYG734unBm0YYsyoMRxgCNR"
然后在 AliOS Things 代码环境中编译出目标.bin文件，如：
aos make linkdevelop.device_ctrl@developerkit
烧录到板子中：
aos upload linkdevelop.device_ctrl@developerkit
注意: 此处烧录方式根据不同硬件会有所不同，此处以 Developer kit 为例
运行
启动并连网
烧录完成以后重新上电板子，在串口中 cli 中使用 netmgr 命令进行连网：
# netmgr connect ssid password
其中 ssid 和 password 是WiFi路由器的名字和密码。
看到如下信息以后即说明连网完成，并已经和 LD 云端建立好 MQTT 连接。
[inf] _TLSConnectNetwork(357): . Setting up the SSL/TLS structure...
[inf] _TLSConnectNetwork(367): ok
[inf] _TLSConnectNetwork(402): Performing the SSL/TLS handshake...
[inf] _TLSConnectNetwork(410): ok
[inf] _TLSConnectNetwork(414): . Verifying peer X.509 certificate..
[inf] _real_confirm(93): certificate verification result: 0x00
[005598]<V> mqtt service
[005652]<V> subscribe success, packet-id=1
#
接收下行消息
如果我们按上图所示，在LD控制台的调试功能处选择下行消息，方法选设置，点击右侧发送指令按钮，即可在设备的串口日志中，看到如下信息。此时可以实现控制设备端的LED灯的熄灭。
# [073510]<V> ----
[073510]<V> Topic: '/sys/b1dl9ooTlYa/Ld_developerkit_test01_sh/thing/service/property/set' (Length: 69)
[073520]<V> Payload: '{"method":"thing.service.property.set","id":"123221190","params":{"cmd_led":0},"version":"1.0.0"}' (Length: 97)
[073540]<V> ----
web应用开发
服务编排
服务编排主要用来创建API提供给web app使用，服务编排相关的文档请参考服务编排 。
服务编排并不是必须要使用的，使用
服务编排可以让开发者更深入的定制化服务。
本示例创建了1个api：
| API | 说明 |
|---|---|
/switchCtrl |
控制LED亮/灭 |
上面的API也可以在
web应用中中调用官方资源来实现。
创建API：switchCtrl
- 首先
新建服务流，如图所示：
其中
API Resource PATH是API路径，web应用会访问这个API。
- 添加

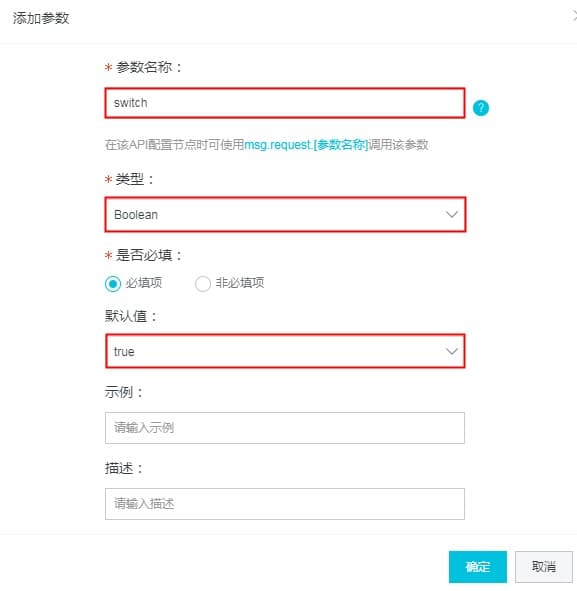

编排,API输入->可用API->API输出，API输入需要新增入参，用来设置led的亮/灭，新增入参如下设置：

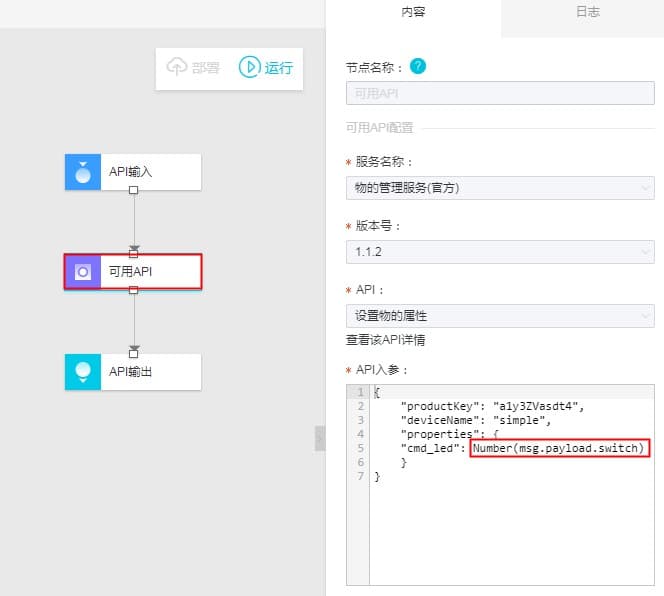

可用API进行如下设置：
注：
可用API里的API入参调用API输入的switch参数，需要使用Number()函数转换成int类型，否则会报tsl类型错误。
- 点击
部署->运行，可以看到运行效果:
服务发布
点击页面的右上角的发布版本即可发布API。
如果<发布版本>显示为灰色，那么说明API还存在问题，或者没有部署。
web应用开发
web应用开发这边不进行详细说明，具体可以参考：web应用开发
本示例的webapp代码在https://github.com/alibaba/AliOS-Things/tree/developer/example/linkdevelop/device_ctrl/webapp 中。
代码结构：
webapp
├── app
│ └── pages
│ ├── home # 主页web页面
│ │ ├── index.css
│ │ └── index.js
│ └── not-found
│ ├── index.css
│ └── index.js
├── app.js
├── bone-config.json
├── package.json
└── public
└── index.html
开通自研服务
web应用想要调用刚才创建的API的话，就需要在web应用页面的服务授权里面添加自研服务：
更改webapp代码中的API域名和版本号
编辑文件webapp/app/pages/home/index.js,把config.domain的your-domian.com替换为默认域名或者自定义域名。同时也需要确认一下服务编排创建的服务版本号要和config.apiVersion一致。
const config = {
domain: 'http://your-domian.com', // 域名
apiVersion: '1.0.0' // 服务版本号
}
编译 调试 打包 上传
bnpm、bone安装请参考bone安装
调试：
bnpm install
bone start
打包上传：
bone build
bone pack
执行bone pack之后会在目录中生成bundle.zip，把这个压缩包上传到web应用中，然后打开下图的开发环境域名即可体验：
网页体验

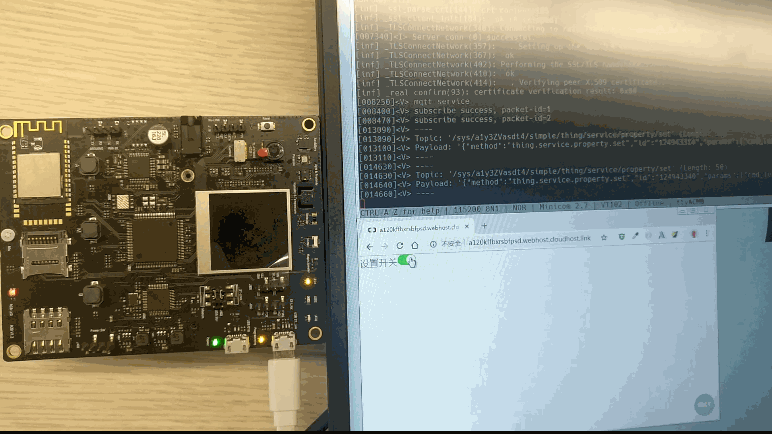

网页只有一个开关，点击开关可以实时控制开发板上的led灯(黄色)。
结语
至此，已经完成了一个最常用的物联网的应用：设备控制。
